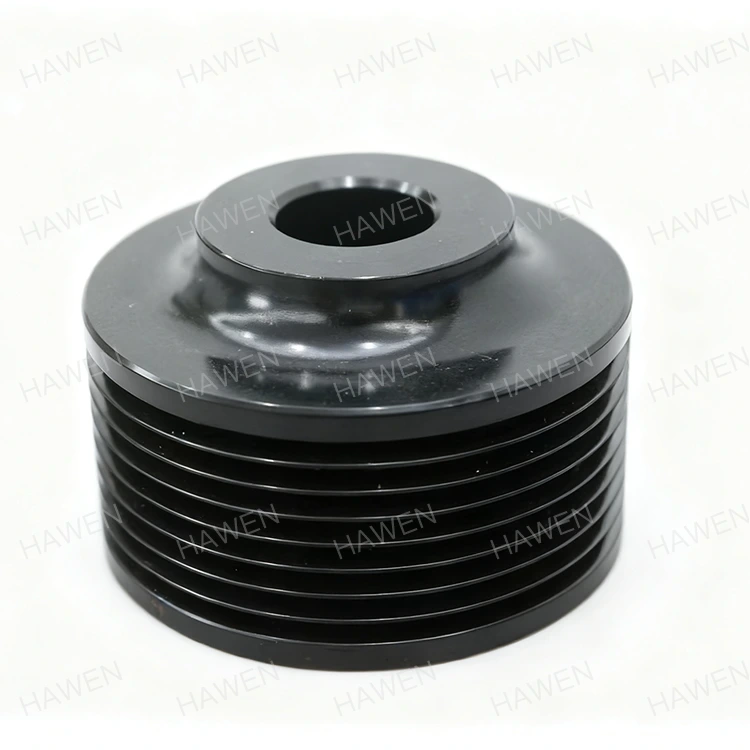

WebType шкив

Құрылымдық пішін және дизайн логикасы

WebType шкив жиек пен хабты үздіксіз пластина тәрізді тор арқылы байланыстыратын біріктірілген веб құрылымын қабылдайды. Шығыңқы конструкциялармен салыстырғанда, бұл конструкция құрылымдық үзілістерді азайтады, шығыр радиалды және бұралмалы жүктемелерге ұшыраған кезде неғұрлым үздіксіз жүк көтеру жолын жасайды. Ол жоғары қаттылық пен құрылымдық тұрақтылықты қажет ететін трансмиссиялық жүйелер үшін қолайлы.

Тордың қалыңдығы, жиегі және хабы әдетте біртұтас қалыпта немесе жоғары дәлдікпен жиналады, бұл ашық жақтау конструкцияларына қарағанда жоғары жалпы қаттылықты қамтамасыз етеді. Бұл орташа және жоғары жылдамдықтағы жұмыс кезінде деформацияны тиімді басқарады.

Құрылымның өнімділікке практикалық әсері

Веб типті шкивтің жабық веб құрылымы жұмыс кезінде жақсы динамикалық тұрақтылықты қамтамасыз етеді. Үздіксіз жүк көтергіш конструкция локализацияланған діріл қаупін азайтады, бұл мойынтіректердің және белдіктердің ұзақ мерзімді жұмысына қолайлырақ. Сонымен бірге интегралды құрылым белдік ойықтарының геометриялық дәлдігін сақтауға көмектеседі, белдіктің біркелкі тозу ықтималдығын азайтады.

Қуатты беру кезінде бұл құрылым айналу моментінің ауытқуларына жақсы төзеді, бұл оны ұзақ уақыт бойы үздіксіз жұмыс істейтін өнеркәсіптік жабдық үшін қолайлы етеді.

Материалды конфигурациялау және өндіру процестері

Веб-типті шығырлар әдетте орташа және жоғары жылдамдықта тұрақтылық талаптарын қанағаттандыру үшін өндіріс кезінде динамикалық теңгерімдеуден өтеді.

Сенімділік және қызмет мерзімін талдау

Үздіксіз веб-құрылымына байланысты веб-типті шығырлар қайталанатын жүктеме кезінде кернеу концентрациясына азырақ бейім. Жеңіл құрылымдармен салыстырғанда олар жоғары жүктеме, ұзақ жұмыс жағдайлары үшін жақсырақ. Олар, әсіресе іске қосу-тоқтату жиілігі төмен, бірақ бір рет жұмыс істеу уақыттары ұзақ жүйелерде тұрақты құрылымдық беріктігін көрсетеді.

Әдеттегі қолданба сценарийлері

Веб типті шығырлар әдетте келесі орталарда қолданылады:

Өнеркәсіптік желдеткіштер мен су сорғы жүйелері

Станоктың негізгі жетек агрегаттары

Редукторлар мен қуат шығысы аяқталады

Тау-кен металлургиясындағы үздіксіз жұмыс істейтін жабдықтар

Олар көбінесе тұрақты жұмысты, жоғары қаттылықты және ұзақ қызмет мерзімін талап ететін қолданбалар үшін таңдалады.

Таңдау және теңшеу бойынша ұсыныстар

Веб типті шкив таңдағанда, белдік түрі, жылдамдық диапазоны, жүктеме деңгейі және білікті қосу әдісі сияқты факторларды ескеру қажет. Теңшеу опциялары сыртқы диаметрді, ойықтың түрін, тордың қалыңдығын және білік саңылауының конфигурациясын қамтиды, олардың барлығын арнайы қолданба талаптарына сәйкес келтіруге болады.
