Тар V-белдік шкив

HAWEN тар V-белдік шкиві – бір V-ойығы бар механикалық беріліс қорабының құрамдас бөлігі, негізінен қуат беру үшін V-белдіктермен жұмыс істеу үшін қолданылады. Қарапайым дизайн және төмен құны бар ол әртүрлі өнеркәсіптік және күнделікті сценарийлер үшін жарамды. Біздің өнімдер автоматика жабдықтарында, дәл машиналарда, өнеркәсіптік трансмиссияда және басқа салаларда кеңінен қолданылады. Біз тұтынушыларды сызбалар бойынша өнімдерді теңшеуге немесе біздің зауытқа баруға шақырамыз.

Өнімнің сипаттамасы

Өнім атауы

Материал

Жалпы салмақ (кг)

Бірлік (EA)

Өлшем

Беттік өңдеу

Экологиялық талаптар

Өңдеу талабы

Қолданба өрісі

Өңдеу дәлдігі

Тұтынушы базасы

Қытайдағы нарық үлесі

Ескертпелер

Тар V-белдік шкив

1215 Еркін кесілетін болат

-

EA

Φ59,18×15,87

Мырышпен қаптау

ROHS және REACH сияқты халықаралық стандарттарға сәйкес келеді

Механикалық өңдеу

Ауа компрессорлары, кептіргіштер және басқа жабдықтар

≤0,015мм

Nidec

5%

Әр сызбаға теңшеуге болады

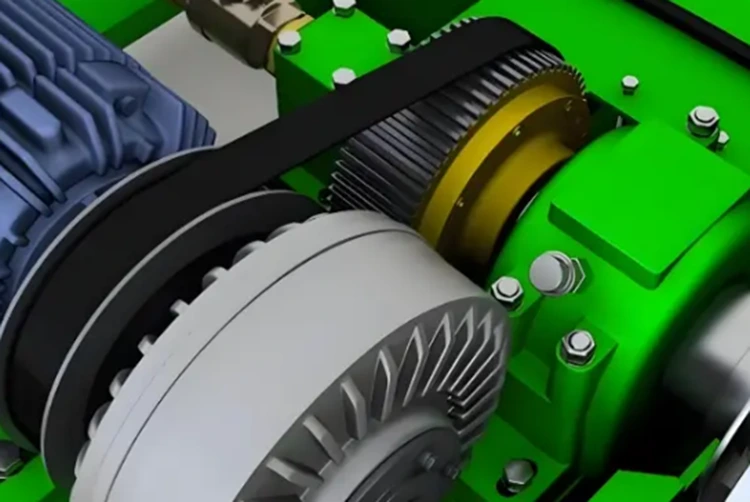

Өнімді қолдану өрістері

HAWEN (Trilon) 20 жылдан астам уақыт бойы машина жасау саласымен терең айналысады. 2005 жылдан бастап біздің компания бір ойықты V-белдік шығырлар мен автомобиль белдіктерінің әртүрлі түрлері бойынша терең ғылыми-зерттеу жұмыстарын жүргізді. Бұл өнім 1215 еркін кесілетін болаттан өңделеді және қалыптасады. Біздің өнімдер өнеркәсіптің кең ауқымын қамтиды:

1. Желдеткіштер мен ауа компрессорлары сияқты жабдық: Зауыттарда үздіксіз электр энергиясын беру үшін қолданылады (мысалы, желдету жүйелері немесе сұйықтықты тасымалдау). Оның құрылымы орташа қуатты, орташа және төмен жылдамдықтағы жұмыс жағдайларына бейімделе алады.

2.Ортадан тепкіш желдеткіштер немесе бұрандалы сорғылар: сұр шойыннан жасалған белдік шкивтер тұрақты беруді қамтамасыз ете алады.

3.Дәл өндіріс: Стандартталған дизайн, қатаң материалды таңдау, күрделі өңдеу технологиясы және сапаны бақылау төмендегі негізгі өлшемдерден әзірленген орташа және жоғары қуатты беруде жоғары тиімділікті, беріктікті және өзара алмасуды қамтамасыз етеді.

4.Автоматтандыру және жалпы машиналар: Желдеткіштерде, ауа компрессорларында және басқа жабдықтарда жиі қолданылады; орталықтан тепкіш желдеткіштерде немесе бұрандалы сорғыларда сұр шойын таспалы шкивтер тұрақты беріліс күшін бере алады.

5.Жоғары беріліс дәлдігі: Қуат белдік пен шкив арасындағы үйкеліс арқылы беріледі. Шығыр ойығындағы V-белдігінің аздап сырғып кетуіне байланысты беріліс қатынасы абсолютті тұрақты емес, бірақ ол әдетте жалпы өнеркәсіптік қолданбалардың қажеттіліктерін қанағаттандыра алады.

6. Жоғары тиімділік және оңай техникалық қызмет көрсету: беріліс тиімділігі 95% -дан астамға жетуі мүмкін. Ерекшеліктер: V-белбеуінің дизайны оның шығырға тығыз орналасуына мүмкіндік береді, бұл энергия шығынын азайтады. Жүктеме сыйымдылығы: V-белдік шкив белгілі бір жүктемені көтере алады. Тұрақтылық: V-белдік шкивінің берілісінің жақсы тұрақтылығы бар, ол беру кезінде діріл мен әсерді азайтады және механикалық жабдықтың тұрақты жұмысын қамтамасыз етеді. Бейімделу: V-белдік беріліс қорабы әртүрлі жұмыс жағдайлары мен орталарға жарамды және беттік өңдеулер (мысалы, мырышпен қаптау, жоғары жиілікті сөндіру) арқылы ылғалдылық пен коррозия сияқты ауыр жұмыс жағдайларына бейімделе алады.

Өнімді қолдануға арналған жабдық және негізгі тұтынушылар

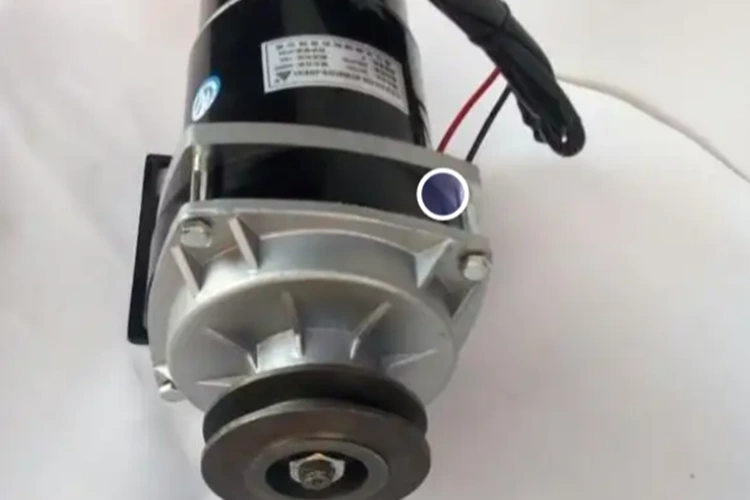

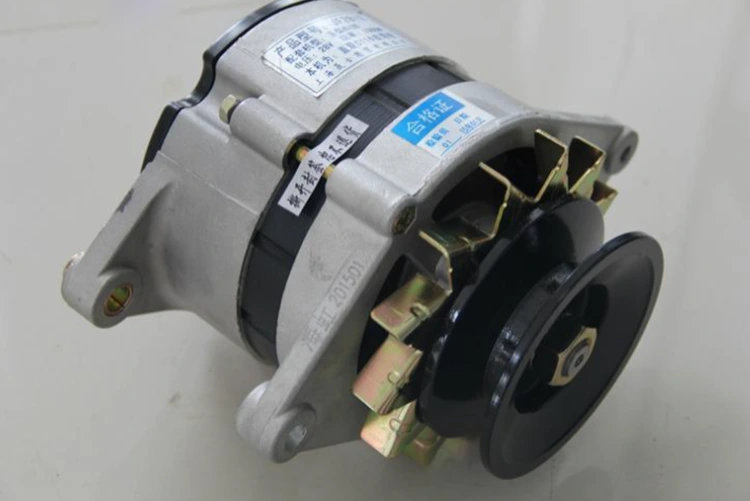

Жоғарыда аталған өнімдер негізінен Nidec, Asco және басқа да танымал кәсіпорындарды қоса алғанда, негізгі тұтынушылары бар ауа компрессорлары мен су сорғы қозғалтқыштарына қолданылады.

Техникалық параметрлері: 1215 Еркін кесілетін болат бір ойықты V-белдік шкив

Негізгі сапа сипаттамалары	Негізгі техникалық көрсеткіштер	GB/T 13575.1-2022 стандарты	Өнеркәсіптік стандарт	HAWEN стандарты
Ішкі саңылау тұрақтылығы	Ішкі саңылауларға төзімділік	-	≤0,026мм	≤0,015мм
Groove түрінің үйлесімділігі	Ойық бұрыш	-	≤1°	≤0,5°
Трансмиссия дәлдігі және қызмет ету мерзімі	Жүгіріп шығу	-	≤0,15мм	≤0,05мм
Қызмет мерзімі	Коррозияға төзімділік (бейтарап тұзды спрей сынағы)	48 сағ	72 сағ	96 сағ
Қоршаған ортаға мейірімділік	Қауіпті заттарды шектеу	-	ЕО стандарттарына сәйкес	ЕО стандарттарына сәйкес

Негізгі артықшылықтар

Біз күшті техникалық R&D мүмкіндіктерімен және жоғары дәлдіктегі өндірістік жабдықтармен мақтана аламыз. Болашақ өнімдерді тұтынушылармен бірлесіп жобалау процесінде HAWEN технологиясы әрқашан оңтайлы шешімді зерттеп, тұтынушылардың танылуына ие бола алады. Біз 100% онлайн сапаны автоматты түрде бақылауды енгіземіз және келесі шаралар арқылы жоғары дәлдіктегі өндіріске қол жеткіземіз:

● Көзді бақылау: Материалдың тұрақты өнімділігін қамтамасыз ету үшін сатып алу кезеңінен бастап шикізаттың консистенциясын қатаң бақылаңыз.

● Дәл өңдеу: өнімнің өлшемдік дәлдігіне кепілдік беру үшін автоматтандырылған өңдеуге арналған жоғары дәлдіктегі жабдықты қабылдаңыз (мысалы, ішкі саңылауларға төзімділік ≤0,015мм).

● Толық процесті бақылау: ауытқуларды дер кезінде анықтау және түзету үшін онлайн анықтау жүйесі арқылы нақты уақыттағы өндіріс параметрлерін бақылаңыз.

● Тұрақты сапаны қамтамасыз ету: Әрбір өнімнің тұрақты жұмысын қамтамасыз ету үшін қолмен жұмыс істеу қателерін жойыңыз.

● Жоғары біліктілік деңгейі: Өндірістік біліктілік деңгейі 99,99% деңгейінде бақыланады, ал зауыттан шыққан біліктілік деңгейі 100% жетеді.

● Тиімділікті арттыру: автоматтандырылған процестер қолмен араласуды азайтады және өндіріс шығындарын азайтады.

Біз шикізатты іріктеуден бастап өндіру мен өңдеуге дейінгі өнімдердің экологиялық тазалығын қатаң бақылауды жүзеге асырамыз:

● Экологиялық таза шикізат: экологиялық таза материалдар стандарттарына сәйкес қауіпті заттарды азайту үшін 1215 еркін кесілетін болатты пайдаланыңыз.

● Беттік өңдеу: металл немесе болат қорытпасының бетіне мырыш қабатын химиялық немесе электрохимиялық әдістер арқылы қоршаған орта коррозиясынан және тоттан қорғау үшін жабатын электроплантация технологиясын қолданыңыз.

● Қоршаған ортаны қорғау сертификаты: құрамында қауіпті заттардың жоқтығына көз жеткізу үшін барлық өнімдер ROHS және REACH сияқты халықаралық экологиялық сертификаттардан өтті.

● Өндіріс процесі: Автоматтандырылған өндірістік желілер бүкіл процесс барысында қолмен байланыссыз энергияны тұтынуды және қалдықтардың түзілуін азайтады. Толық автоматты онлайн тестілеу жабдығы арқылы әрбір өнім партияның консистенциясын қамтамасыз ету үшін зауыттан шығарылғанға дейін өлшемдерді, геометриялық рұқсаттарды және беттік ақауларды толық тексеруден өтеді.

Біз отандық және шетелдік танымал мотор өндірушілерімен ұзақ мерзімді қолдау көрсетіп келеміз және кең танымалдыққа ие болдық. 20 жылдық техникалық жинақтау арқылы біз материалды пайдалану жылдамдығын және өндірістік процестерді үздіксіз оңтайландырамыз. Біздің өнімдер шикізат қоймасынан дайын өнімді жеткізуге дейін толық бақылауды қамтамасыз ететін ISO9001 және IATF16949 сапа жүйесінің сертификаттарынан өтті.

● Тиімді ҒЗТКЖ тобы: жылдам жауап беру жылдамдығы, әзірлеу шығындары мен уақытты үнемдеу; өнеркәсіптік жүйе талаптарына сәйкес тұтынушылардың қолданбаларына сәйкес келетін арнайы пішінді конструкцияларды теңшей алады.

● Өндірістік қуаттылық: Бізде жоғары дәлдіктегі CNC жабдығының 120 жиынтығы, бір толық автоматты қаралау өндірістік желісі, бір толық автоматты ультрадыбыстық тазалау желісі және 10-нан астам автоматты сынақ жабдықтары бар. Ай сайынғы өндірістік қуаттылық 300 000 данаға жетеді, ағымдағы айлық сату көлемі шамамен 150 000-200 000 дана және ай сайынғы өнімділігі 30%-50% құрайды.

Біз нарықтың соңғы сұранысын басшылыққа алып, мыналарға назар аударамыз:✅

Тиімділікті арттыру және шығындарды азайту✅

Төмен шу және жоғары біліктілік деңгейі✅

Қоршаған ортаны қорғау

● Дизайнды өзгертуде үлкен икемділік

● Шешім қабылдау процесінде жоғары тиімділік пен жылдамдық

● Шикізат пен түрлі керек-жарақтарды сатып алудың қысқа мерзімі: Чжэцзян провинциясында орналасқан, «Қытайдағы өндірістің отаны» бізде бай жеткізушілер тізбегі бар.

● HAWEN компаниясының сенімді, жоғары тиімді және жоғары сапалы шешімдері барлық тұтынушыларға айналма жолдарды болдырмауға мүмкіндік береді — олар бізді таңдаған соң, басқа жеткізушілерге ауысқысы келмейді.

● HAWEN таңдау тұтынушылардың әзірлеу шығындарын, сынақ шығындарын, өндіріс шығындарын және сатудан кейінгі қызмет көрсету шығындарын азайтуды білдіреді.

Материалды таңдау

1215 болат экологиялық таза, еркін кесілетін болат, құрамында қорғасын сияқты қауіпті заттар жоқ және өте жақсы өңдеуге қабілетті, бұл оны дәл механикалық бөлшектерді жасауға жарамды етеді.

● Тұрақты физикалық қасиеттері: Оның материал тығыздығы тұрақты 7,85 г/см³ деңгейінде сақталады.

● Химиялық құрамы: көміртегі (≤0,09%), марганец (0,75%-1,05%), фосфор (0,04%-0,09%) және күкірт (0,26%-0,35%). Салыстырмалы түрде жоғары күкірт мөлшері қоршаған орта стандарттарына сәйкес өңдеуге қабілеттілікті жақсартады.

● Механикалық қасиеттері: Ол тамаша өлшемдік дәлдікке ие; ыстықтай илектелген күйде созылу күші 390-540МПа құрайды, ол салқын тартудан кейін 490-755МПа жетуі мүмкін, қаттылығы 160-190HB және оны термиялық өңдеусіз тікелей өңдеуге болады.

● Жеткізу нысандары: ыстықтай илектелген дөңгелек болат, салқын тартылған жарқын жолақтар және жер үсті жолақтар ретінде жеткізіледі; әртүрлі көлденең қима пішіндерін суық экструзия процесі арқылы қалыптастыруға болады, бұл материалды жоғалтуды және өңдеу уақытын үнемдейді.

● Өңдеуге жарамдылық: Тегіс кесу және жақсы жоңқаларды бұзу өнімділігі құралдың тозуын азайтады және бетінің әрлеуін жақсартады; ол әсіресе автоматты токарь және CNC токарлық станоктар сияқты автоматтандырылған жабдықпен жаппай үздіксіз өңдеуге жарамды; оның тозуға төзімділігін немесе коррозияға төзімділігін беткі карбюризациялау немесе никельмен қаптау арқылы арттыруға болады.

Процесті басқару

● Ішкі саңылауларға төзімділікті бақылау: ±0,015 мм жоғары дәлдікке қол жеткізу өңдеу жабдығына және процестің тұрақтылығына өте жоғары талаптар қояды. Мұндай дәл төзімділік диапазоны өңдеу жабдығының (мысалы, CNC станоктарының), жоғары сапалы кескіш құралдардың және тұрақты процестердің (мысалы, температураны бақылау, дірілді басу) жоғары дәлдігін талап етеді; кез келген азғантай ауытқу өнім сапасының проблемаларына әкелуі мүмкін. Біздің компания кепілдік беру үшін озық технологияларды қолданады: жоғары дәлдіктегі өлшеу құралдары (мысалы, координаттарды өлшейтін машина (CMM), дөңгелектікті сынаушы, профильді өлшеу құралы), процесті қатаң бақылау (мысалы, процесті статистикалық бақылау (СПК) және өндірістік процестің массасын қамтамасыз ету.

● Қолдану мәні: Дәл беріліс жүйелерінде ішкі саңылауларға төзімділік бөлшектер мен біліктердің арасындағы орнату дәлдігіне тікелей әсер етеді, ол трансмиссияның тиімділігіне, шуды бақылауға және өнімнің қызмет ету мерзіміне байланысты және жоғары деңгейлі өндірістің негізгі техникалық көрсеткіші болып табылады.

● Біз пайдалану кезінде өнімнің тұрақтылығы мен ұзақ мерзімділігін қамтамасыз ету үшін бүкіл өндіріс процесін қатаң бақылауда ұстаймыз.

● Материал өнімділігін сәйкестендіру: тозуға төзімділік пен шаршауға төзімділікті жақсарту үшін материалдың қаттылығын және термиялық өңдеу процестерін қатаң бақылаңыз.

Беттік өңдеу - электропласть

Бір ойықты V-белдік шкив металл материалдардан жасалғандықтан, қатал қызмет көрсету орталары міндетті түрде тот немесе қосалқы бөлшектердің коррозиясын тудырады. Біздің компанияда кәсіби және тәжірибелі негізгі ҒЗТКЖ командасы бар. Көптеген жылдар бойы тәжірибелік тәжірибе мен сынақтар арқылы біз осы өнімге арналған бетті өңдеудің арнайы формуласын әзірледік және толық автоматты кептіру жүйесі бар толық автоматты гальваникалық жабдықты қабылдадық. Электрленген қабаттың қалыңдығы микрон деңгейіндегі әрлеуге жеткен отандық, өнеркәсіптік және халықаралық стандарттарға сәйкес келеді. Өнімнің коррозияға төзімділігін арттыратын, салалық стандарттарға сәйкес келетін және қолмен жанасудан туындаған өнімнің соқтығысу қаупін азайтатын бүкіл процесс барысында қолмен жанасу болмайды.

Ескертпе: Қаралау және никельмен қаптау сияқты бетті өңдеудің басқа әдістері де қол жетімді және оларды тұтынушы талаптарына сәйкес реттеуге болады.

Экологиялық талаптар

Барлық өнімдер материалдар мен бетті өңдеу бойынша экологиялық талаптарға сәйкес келеді және ROHS және REACH сертификаттау есептерімен расталады.

R&D және теңшеу мүмкіндіктері

Біздің кәсіби ҒЗТКЖ техникалық командасының 20 жылдық терең салалық тәжірибесі бар. Біз тұтынушылардың қажеттіліктерін қанағаттандыра аламыз және олардың ауыру нүктелерін олардың нақты талаптары мен қолдану өрістеріне сәйкес шеше аламыз және арнайы пішінді белдік шығырларды теңшей аламыз. Біз тұтынушыларды теңшеуге арналған сызбаларды, соның ішінде арнайы шикізат пен бетті өңдеуге арналған өнімдерді ұсынуды жылы шыраймен қарсы аламыз, сонымен қатар шетелдік тұтынушыларды біздің фабрикаға келуге шақырамыз.

Жаңа ұйымдық құрылымнан синергия

Жаңа ұйымдық құрылым HAWEN-ке тиімді ынтымақтастық негізінде тұтынушылардың үміттерін қанағаттандыруға мүмкіндік береді.

Ішкі тұтынушылар және нарық үлесі

Бізде Sanjiang Electric, LG Tianjin және Nidec сияқты отандық тұтынушылармен он жылдан астам ынтымақтастық байланысы бар ұзақ мерзімді стратегиялық ынтымақтастық бар. Осы уақытқа дейін біздің компания Қытайдағы бір ойықты V-белдік шкивтердің 20% нарықтық үлесіне қол жеткізді.
