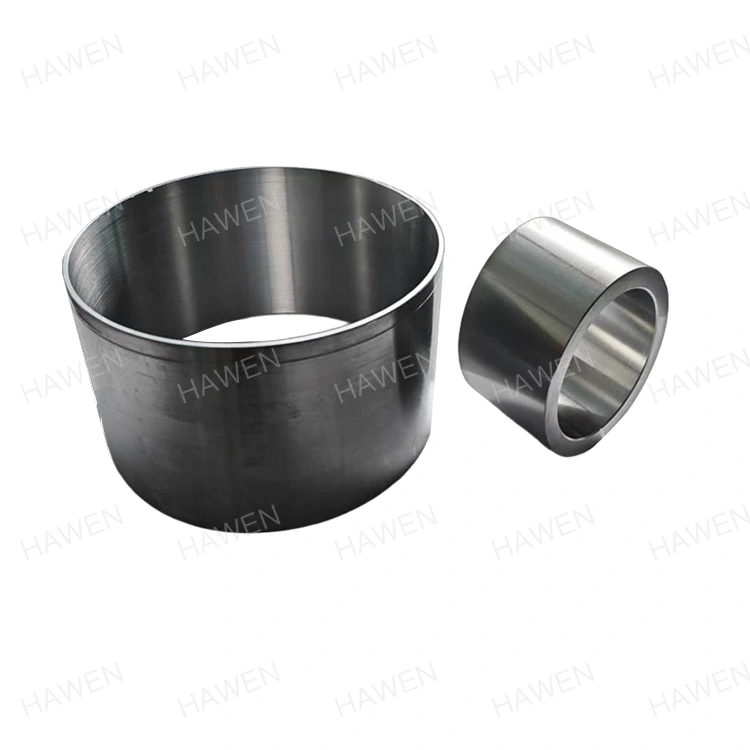

Ротор өзегі

HAWEN жоғары дәлдіктегі өндірістік тәжірибемен сапалы ротордың өзектерін қамтамасыз етуге бағытталған. Оның Stator Core роботтық қарулар мен жаңа энергетикалық көліктер үшін сенімді өнімділікті ұсынады. Кәсіби өндіруші ретінде біз өнеркәсіптік автоматтандыру және энергетика салаларындағы сатып алушылардың қажеттіліктерін қанағаттандыру үшін теңшелген қызметтерді ұсынамыз.

Өнімнің сипаттамасы

Өнімді қолдану өрістері

HAWEN (Trilon) - машина жасау саласында 20 жылдан астам терең айналысатын кәсіпорын. 2015 жылдан бастап біз ҒЗТКЖ және статор өзектерін өндіруге баса назар аудардық, олар негізінен роботтық қаруларды бірлескен қорғау үшін және энергетика саласында қолданылады. Біздің статор өзектері 20# көміртекті болаттан және 42CrMo легирленген болаттан дәл өңделген.

Өнеркәсіптік сектордағы әртүрлі электр қозғалтқыштарының негізгі құрамдас бөлігі ретінде статор өзектері роботтық қолдарға, компрессорларға және басқа жабдықтарға қолданылады. Олар автоматтандырылған өндірісті және процесті басқаруды қолдайтын жоғары тиімді электромеханикалық энергияны түрлендіруді жүзеге асырады.

Энергетика және энергетика саласында статор өзектері жел турбиналары мен бу турбиналары сияқты электр энергиясын өндіру жабдықтарында кеңінен қолданылады. Жел турбиналарына арналған статор өзектері жылу диссипациясын оңтайландыру, температураның көтерілуін және электромагниттік жоғалтуды тиімді азайту және жабдықтың өнімділігі мен қызмет ету мерзімін жақсарту үшін ашық қиғаш саңылаулары мен желдеткіш ұяшық тақталары бар арнайы құрылымдық дизайнды қабылдайды.

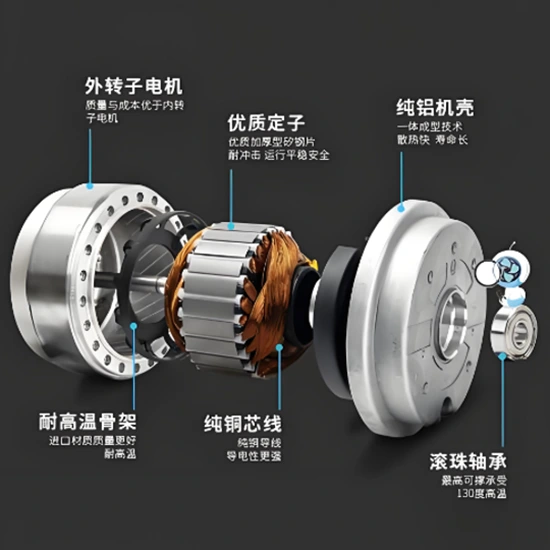

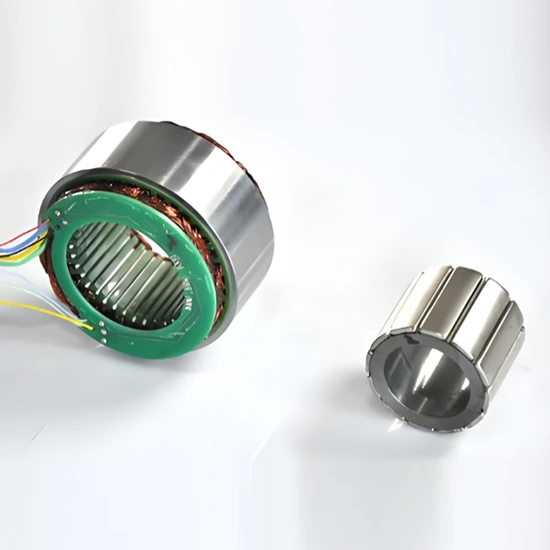

Тасымалдау және дамып келе жатқан технологияларда статор өзектері жаңа энергетикалық көліктерге арналған қозғалтқыштардың және роботтарға арналған серво қозғалтқыштардың негізгі құрамдас бөліктері болып табылады. Олардың жоғары тиімді дизайны қуат тығыздығы мен жетек жүйелерінің энергия тиімділігіне тікелей әсер етеді. Статор өзектерінің техникалық өзегі материалды және құрылымдық оңтайландыруда жатыр.

Біздің өнімдеріміз негізінен роботты қол буындарын қорғау саласына қызмет ететін көптеген салаларды қамтиды және бізде жоғары дәлдік пен дәлдіктегі өндіріс мүмкіндігі бар.

Өнімді қолдануға арналған жабдық және негізгі тұтынушылар

Жоғарыда аталған өнімдер негізінен Nidec, Midea, Haier және басқа да атақты кәсіпорындарды қоса алғанда, негізгі тұтынушылары бар өнеркәсіптік роботтық қарулардың қозғалтқыштарына қолданылады.

Техникалық параметрлер: 20 # көміртекті болат статор өзегі

Техникалық параметрлері: 42CrMo легирленген болат статор өзегі

Негізгі артықшылықтар

Өндірістік ресурстар және инфрақұрылым

HAWEN тұрақты өндіріс негізін құру үшін автоматтандырылған өндіріс ресурстарына инвестициялауды жалғастыруда. Нысан кең ауқымды және үздіксіз өндіріске мүмкіндік беретін бетті тазалаудың автоматтандырылған желісі мен қара оксидті өңдеудің автоматтандырылған желісімен қамтамасыз етілген 10 толық автоматтандырылған өндірістік желіні басқарады.

Инженерлік сараптама және өнімді жүзеге асыру

Жетілген инженерлік топтың қолдауымен HAWEN тұтынушылардың өнімін әзірлеуге ерте кезеңде қатысады. Өнеркәсіптік жүйе талаптарын, құрылымдық дизайнды және материал мен процесті таңдауды бағалай отырып, HAWEN өнімдердің функционалдық және өнімділік талаптарына сәйкес келуін қамтамасыз етеді, сонымен бірге өндірілетін және масштабталады.

Дәл өңдеу және автоматтандырылған орындау

Барлық маңызды өңдеу процестері жоғары дәлдікті автоматтандырылған жабдықтың көмегімен орындалады. Өзек өлшемдерін басқару тұрақты, ішкі саңылау төзімділігі сияқты негізгі рұқсаттар ≤0,005 мм деңгейінде сақталады. Автоматтандырылған орындау адамның араласуын азайтады және қайталану мен жүйелілікті қамтамасыз етеді.

Сапаны түпкілікті басқару және деректер мониторингі

Сапаны бақылау тұрақтылық қатаң басқарылатын шикізатты алу сатысында басталады. Өндіріс кезінде онлайн-тексеру жүйелері негізгі параметрлерді нақты уақыт режимінде бақылайды, бұл ауытқуларды дер кезінде анықтауға және түзетуге мүмкіндік береді. Процесс шығымдылығы 99,995% деңгейінде қалады, жөнелтілгенге дейін 100% тексереді.

Қоршаған ортаға жауапты материалдар және таза процестер

HAWEN материалды іріктеу және өндіру процестерінде қоршаған ортаны қорғау талаптарын қатаң түрде қолданады. Өнімдер зиянды заттарды азайту үшін 1215 төмен көміртекті бос кесетін болат арқылы өндіріледі. Беттік өңдеу толық автоматтандырылған қара оксид процесі арқылы жүзеге асырылады, қолмен ластануды болдырмайды, сонымен бірге коррозияға төзімділікті жақсартады және қалдықтарды азайтады. Өнімдер ROHS, REACH және басқа халықаралық экологиялық ережелерге сәйкес келеді.

Баптау және жүйенің үйлесімділігі

Тұтынушының әртүрлі өнеркәсіптік жүйесінің конфигурациялары мен жұмыс жағдайларына негізделген HAWEN қолданбаның дұрыс сәйкестігін және жұмыс сенімділігін қамтамасыз ету үшін теңшелген және арнайы пішінді конструкцияларды ұсынады. Инженерлік тәжірибеге ерте араласу кейінірек өзгертулер мен сынақ әрекеттерін азайтады.

Өндіріс қуаты және жеткізу икемділігі

HAWEN-тің жалпы айлық сыйымдылығы шамамен 5 миллион бірлікке жетеді. Ағымдағы ай сайынғы жөнелтілімдер 3–4 миллион бірлік болса, 40%–60% сыйымдылық қолжетімді болып қалады. Бұл құрылым жобаны масштабтауды, жеткізу кестесін түзетуді және нарық сұранысындағы өзгерістерді қолдайды.

Аймақтық жеткізу тізбегі және жауап беру

Қытайдың негізгі өндірістік орталықтарының бірі Чжэцзян провинциясында орналасқан HAWEN жетілген жергілікті жеткізушілермен ұзақ мерзімді ынтымақтастықтың пайдасын көреді. Сатып алудың қысқа мерзімдері мен тұрақты жеткізілім жеткізу сенімділігі мен жауап беру жылдамдығын арттырады.

Тұтынушының нәтижелері және ұзақ мерзімді құндылық

Тұрақты өндірістік ресурстар, тиімді инженерлік орындау және сенімді сапа жүйесі арқылы HAWEN тұтынушыларға үнемділікке, төмен шуылсыз жұмыс істеуге, жоғары біліктілік көрсеткіштеріне және қоршаған ортаға сәйкестікке қол жеткізуге көмектеседі. HAWEN таңдау өнімнің өмірлік циклі бойына әзірлеу, сынау, өндіру және сатудан кейінгі қызмет көрсету бойынша жалпы шығындарды азайтады.

Материалды таңдау

45 # Көміртекті болат

45 # Көміртекті болат - көміртекті болаттың орташа санатына жататын шамамен 0,42% - 0,50% көміртегі бар жоғары сапалы көміртекті құрылымдық болат. Оның материал тығыздығы 7,85 г/см³; оның химиялық құрамына фосфор және күкірт сияқты қатаң бақыланатын қоспа элементтері бар 0,50%-0,80% марганец, 0,17%-0,37% кремний кіреді. Механикалық қасиеттері және термиялық өңдеуі: Ол тамаша жан-жақты механикалық қасиеттерге ие, созылу беріктігі 6000 МПа кем емес, беріктігі 6000 МПа кем емес. ұзарту кемінде 16%, ал ауданның қысқаруы 40% кем емес. Нашар қатайтылатындықтан, ол суды сөндіру кезінде крекингке бейім және орташа дәнекерлеу қабілетіне ие — ішкі кернеуді жеңілдету үшін дәнекерлеу алдында алдын ала қыздыру және дәнекерлеуден кейінгі жасыту қажет. Термиялық өңдеуде сөндіру және шынықтыру (сөндіру плюс жоғары температурада шыңдау) оның өнімділігін оңтайландыруы мүмкін: сөндіру температурасы әдетте шамамен 840 ° C, шынықтыру температурасы 560-600 ° C және қаттылық HRC 22-34 жетуі мүмкін.

42CrMo легирленген болат

42CrMo - өте жоғары берік легірленген құрылымдық болат, оның тамаша жан-жақты механикалық қасиеттерімен танымал және беріктік пен қаттылыққа жоғары талаптары бар өнеркәсіптік салаларда кеңінен қолданылады. Оның негізгі химиялық құрамына 0,38～0,45% көміртегі (C), 0,90～1,20% хром (Cr), 0,0,0% хром (Cr, 0,0,0) кіреді. аз мөлшерде кремний (Si) мен марганец (Mn). Бұл композицияның дизайны материалға жоғары беріктік, жақсы қаттылық, жоғары беріктік және айқын сынғыштық жоқ. Сөндіруден және шынықтырудан кейін ол жоғары шаршау шегін және бірнеше соққыларға төзімділігін ала алады, сондай-ақ төмен температурада соққыға төзімділігін көрсетеді. Механикалық қасиеттері: Созылу беріктігі σb ≥1080 МПа, аққыштық беріктігі σs ≥930 МПа, ұзару δ5 ≥2%, әсер ету аймағы ≥5%, азайту энергия Akv ≥63 Дж, соққыға төзімділік αkv ≥78 Дж/см²; күйдірілген күйдегі қаттылық 147~241 HB, ал сөндіру және шынықтырудан кейінгі қаттылықты ≤217 HBW деңгейінде бақылауға болады.

Процесті басқару

● Тесікке төзімділікті бақылау: ±0,008 мм жоғары дәлдікке қол жеткізу өңдеу жабдығына және процестің тұрақтылығына өте қатаң талаптар қояды. Мұндай дәл төзімділік диапазоны өңдеу жабдықтарының (мысалы, CNC станоктары), жоғары сапалы кескіш құралдардың, тұрақты технологиялық жағдайлардың және сенімді бекітпелердің (мысалы, температураны бақылау, дірілді басу) жоғары деңгейлі дәлдігін талап етеді; кез келген шамалы ауытқу өнім сапасының ақауларына әкелуі мүмкін. Біз осы дәлдікті қамтамасыз ету үшін жетілдірілген өндірістік процестерді қолданамыз: жоғары дәлдіктегі өлшеу құралдары (мысалы, координаттарды өлшеу машинасы (CMM), дөңгелектікті сынаушы, профильді өлшеу құралы), процесті қатаң бақылау (мысалы, бақылау ортасы (мысалы, статистикалық процесс) және тұрақтандыруға кепілдік беретін бақылау (SPC процессі) сериялық өндіріс консистенциясы. Қолдану мәні: Дәл беріліс жүйелерінде саңылауларға төзімділік компоненттер мен біліктердің арасындағы орнату дәлдігіне тікелей әсер етеді, бұл трансмиссия тиімділігі, шуды бақылау және өнімнің қызмет ету мерзімі үшін өте маңызды — бұл жоғары деңгейлі өндіріс үшін негізгі техникалық көрсеткіш.

Біз пайдалану кезінде өнімнің тұрақтылығы мен ұзақ мерзімділігін қамтамасыз ету үшін бүкіл өндіріс процесінде сапаны қатаң бақылауды жүзеге асырамыз.

● Материал өнімділігін сәйкестендіру: тозуға төзімділік пен шаршау күшін тиімді арттыру үшін материалдың қаттылығы мен термиялық өңдеу процестерін қатаң бақылаңыз.

Беттік өңдеу - тазалау және пассивация

Статор өзектері металл материалдардан жасалған және қатал ортада жұмыс істейді, бұл міндетті түрде тиісті өңдеусіз қосалқы бөлшектердің тот және коррозиясын тудырады. Біздің компанияда кәсіби және тәжірибелі негізгі R&D командасы бар; көп жылдық практикалық тәжірибе және қайталанатын сынақтар арқылы біз осы өнім үшін арнайы бетті өңдеу формуласын әзірледік. Біз тазалау және пассивация процесін толық автоматты кептіру жүйесімен үйлестіреміз, бүкіл процесс бойы өнімдермен қолмен байланыспаймыз. Бұл салалық стандарттарға сәйкес өнімдердің коррозияға төзімділігін арттырып қана қоймайды, сонымен қатар адам жанасуынан туындаған өнімнің соқтығысу қаупін азайтады және өнімнің жұмыс тұрақтылығын қамтамасыз етеді.

Жалпы электропландау, мырышпен қаптау және никельмен қаптау сияқты басқа электропластикалық процестер де қол жетімді және оларды тұтынушы талаптарына сәйкес толығымен теңшеуге болады.

Экологиялық талаптар

Барлық өнімдер шикізатты таңдау және бетті өңдеу процестері тұрғысынан қоршаған ортаны қорғаудың қатаң талаптарына сәйкес келеді және ресми ROHS және REACH сертификаттау есептерімен расталады.

R&D және теңшеу мүмкіндіктері

Біздің кәсіби ҒЗТКЖ және техникалық командамыздың 20 жылдық терең салалық тәжірибесі бар. Біз тұтынушылардың талаптарын толығымен қанағаттандыра аламыз, олардың техникалық қиындықтарын нақты қолдану сценарийлері мен сұраныстарына сәйкес шеше аламыз және арнайы пішінді статор өзектерін теңшей аламыз. Біз ұсынылған сызбалар бойынша теңшеуді, соның ішінде арнайы шикізат пен бетті өңдеу процестерімен теңшелген өнімдерді құптаймыз. Біз сондай-ақ шетелдік келушілерді біздің зауытқа келуге шын жүректен шақырамыз.

Жаңа ұйымдық құрылымнан синергия

Жаңа ұйымдық құрылым әкелген синергия HAWEN-ке терең және тиімді ынтымақтастық негізінде тұтынушылардың үміттерін толық қанағаттандыруға мүмкіндік береді.

Отандық тұтынушылар

Біз Sanjiang Electric, LG Tianjin және Nidec сияқты отандық тұтынушылармен ұзақ мерзімді стратегиялық серіктестік орнаттық, он жылдан астам тұрақты ынтымақтастық қарым-қатынасы бар.
